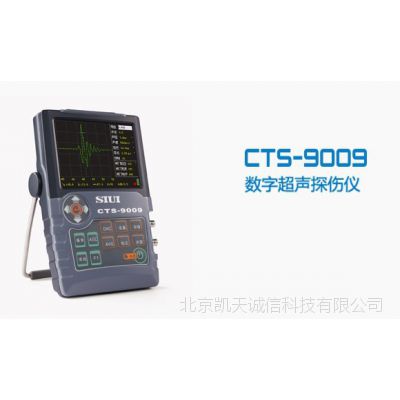

CTS-9009轻便式数字超声探伤仪 动态录像功能

▇产品性能：

小巧轻便：整机（含电池）重量保持在1.15Kg，高空、野外作业轻松自如

操作简易：按键少，定义明确，实现单手握持操作

防尘防水：按 IP65 防护标准设计，适应复杂的工业探伤环境

***功耗：标配锂聚合物电池，连续工作时间长达7 小时

性能强劲：分辨***、穿透力强，满足从薄板到大铸件的***探伤

功能齐全：以太网通信、动态回放、定时B 型显示、探头频率测量

         曲面修正、USB 转存、RF(射频) 显示

AWSD1.1/D1.5、API 5UE评价标准

▇产品特点：

采样速率 240MHz，测量分辨率0.1mm

以太网通信，实现探伤仪与计算机的实时双向通信和远程控制

简便实用的探头回波频率检测功能，快捷掌握探头的中心频率，令探伤评价更准确

工作频率范围 0.5～15MHz，灵敏度余量高达 65dB，分别突显宽频带和高灵敏度的优点

20～500Hz分10 档可调的脉冲重复频率，避免探伤过程中出现混响信号

端点反射法测量焊缝裂纹高度

采用定时扫描方式形成B 型图像

内置AWS D1.1/D1.5、API 5UE评价标

通过回波扩展功能可将闸门内回波区域放大到整个屏幕显示

RF（射频）回波功能，对于薄壁材料测量或学术研究和定性分析有很大帮助

自动增益控制 AGC，配合峰值回波、图像冻结功能，快速确定缺陷波，探伤更高效

AVG曲线，使用已知平底孔或大平底回波，制作出3 条不同当量的曲线

DAC曲线，配合回波比较功能，使不同距离不同波幅的回波定量更简便

7分钟的动态短片回放，1500 帧的逐级查看，实现扫查动态过程记录

3种不同的显示颜色搭配方案，满足不同使用场景和习惯的需求

存储500组曲线及波形，满足不同探伤工艺应用及探伤数据存档的需求

▇技术参数：

衰减器误差：每 12dB ±1dB

垂直线性误差：≤3%

动态范围：≥30dB

探伤灵敏度余量：≥65 dB（2.5Z20N 探头）

远区分辨力：≥26 dB

水平线性误差：≤0.5%

电噪声电平： ≤10%（1 ~ 4MHz）

工作频率范围：0.5 ~ 15 MHz，分1 ~ 4 / 0.5 ~ 8 / 2 ~ 15 三档可选

脉冲重复频率：分10档可调（20 ~ 500Hz可调，但受探测范围、材料声速、脉冲移位、探头零点等限制）

薄板分辨力：≤3 mm（5C10N 探头）

探测范围： 0 ~ 13000mm（钢纵波）

脉冲移位： -10 ~ 1000mm（钢纵波）

探头零点： 0 ~ 200μs

材料声速： 400 ~ 9999m/s

阻    尼： 低 / 高

抑制：   0 ~ 80%

检波方式：  负向检波 / 正向检波 / 双向检波 / 滤波 / RF

增益调节：  0 ~ 110 dB；分0.5 / 2 / 6 / 12步进调节

以太网接口：实现与计算机（上位机）的实时通信和遥控

探头频率检测：采用FFT计算探头回波的频率

AWS D1.1/D1.5：根据美国焊接协会AWS的D1.1/D1.5计算钢结构和桥梁焊缝等级

API 5UE：   根据美国石油协会API的推荐性实践 RP 5UE计算缺陷深度的定量方法

曲面修正：  修正斜探头圆管检测时的深度和水平距离

            修正模式：内弧 / 外弧

裂纹测高功能：根据斜探头端点反射法计算焊缝裂纹高度

B型扫描：  采用定时扫描方式形成B 型图像

闸门扩展功能：将闸门内回波放大到整个回波区域

DAC功能：  用于制作、设置和应用 DAC曲线

AVG功能：  用于制作、设置和应用 AVG曲线

截图功能：  将仪器屏幕存为图片并输出到U 盘中

短片回放：  约7 分钟的回波记录功能

转存功能：  通过USB接口把仪器内部数据集转存到U盘中

闸门：      闸门方式：off / 进波 / 失波 / 进波+报警声 / 失波+报警声

存储：      500组数据集，包括仪器设置、探伤状态和回波图形等

自动增益功能：使闸门内回波幅度自动调节到***幅度

幅度设置：40% / 50% / 60% / 70% /  0% / 90% / ***

峰值记忆功能：显示波形包络

峰值回波功能：记录包含回波的回波波形

冻结功能：    冻结屏幕波形

自动校正功能：用于校正材料声速与探头零点，校正模式：声速+零点/声速/零点

角度测量功能：用于测量探头角度

显示屏：      高亮度5.7"彩色TFT液晶显示屏, 320×240 像素

工作时间：    ≥7h

工作电压：9 ~ 12v DC （外部电源），6.0 ~ 8.4（电池）

工作温度：－10 ~ 40℃

重量：约 1.15 kg（含电池）

尺寸：152×240×52 mm（宽×高×深）
